6-35 kV交聯聚乙烯絕緣電力電纜
6~35 kV XLPE INSULATED POWER CABLE
一、用途 Uses
電纜用于額定電壓3.6 (6)/6 kV、6.0 (8.7)/10 kV、8.7 (12)/15 kV、12 (18)/20 kV、21(26)/35 kV輸配電系統，供輸配電能之用。
The product is used for rated voltage of 3.6 (6) / 6 kV, 6.0 (8.7) / 10 kV, 8.7 (12) / 15 kV, 12 (18) / 20 kV, 21 (26) / 35 kV power distribution system, for transmission and distribution of electric energy use.
二、執行標準 Standards
本產品按照等效采用IEC 60502標準的GB/T 12706標準進行生產，阻燃類電纜符合國標GB/T 19666。
This product is used in accordance with IEC 60502 standard is equivalent to GB / T 12706 standard for production. Flame-retardant cable meets the national standard GB / T 19666.
三、使用特性 Product features
1、電纜導體高允許工作溫度：正常運行時90 ℃，短路時（長5 s）為250 ℃。
Max. admissible temperature for conductor：90 ℃ under normal running condition，250 ℃ during short circuit（max. duration not exceeding 5s）.
2、U0按系統接地故障持續時間不同分為兩類，見表3-1
第1類電纜——用于單相接地故障時間每次不大于1分鐘的系統，亦可用于長不超過8 h，每年累計不超過125 h的系統。
第2類電纜——用于接地故障時間更長的系統，對電纜絕緣性能要求較高的場合，也應采用第2類。
U0according to system ground fault duration divided into two categories, see Table 3-1.
Class 1 cable -- time for single-phase ground fault is less than 1 minute each time the system can be used for no longer than 8 h, 125 h per year does not exceed the total system.
Category 2 cable -- longer for ground-fault system, the cable insulation applications requiring high performance, it should be Category 2.
表3-1 Table 3-1 單位（Units）：kV
|
體之間的額定工頻電壓（U） Conductor between the rated power frequency voltage (U) |
設備高電壓（Um） Maximum voltage equipment (Um) |
電纜導體與屏蔽或金屬 套之間的額定工頻電壓 （U0） Conductor shielded cable with metal cover or between the rated power frequency voltage (U0) |
|
|
第1類電纜 Class 1 cable |
第2類電纜 Category 2 cable |
||
|
6 |
7.2 |
3.6 |
6.0 |
|
10 |
12 |
6.0 |
8.7 |
|
15 |
17.5 |
8.7 |
12 |
|
20 |
24 |
12 |
18 |
|
35 |
42 |
21 |
26 |
3、電纜在環境溫度不低于0 ℃條件下敷設時，無須預先加熱，電纜的敷設不受落差限制。敷設時0.小彎曲半徑：
Cable of not less than 0 ℃ ambient temperature under the conditions of laying, without pre-heating, cable laying is not drop restrictions. Minimum bending radius when laid:
單芯電纜（Single-core cable） 20（D+d）±5%mm
多芯電纜（Multi-core cable） 15（D+d）±5%mm
式中（Where）：D——電纜的實際外徑（The actual diameter of the cable），mm
d——電纜導體的實際外徑（The actual diameter of the cable conductor），mm
四、交聯電纜的型號及主要用途（表4-1）XLPE cable types and the main purpose (Table 4-1)
表4-1 Table 4-1
|
型號 Type |
名稱 Name |
主要用途 Main purpose |
|
|
銅芯 Copper
|
鋁芯 Aluminum |
||
|
YJV YJY |
YJLV YJLY |
交聯聚 乙烯絕 緣聚氯 乙烯或 聚乙烯 護套電力電纜 XLPE insulated PVC or PE sheathed power cable |
適用于室內、 隧道、 電纜溝及管道中， 也可埋在 松散的土壤中， 不能承 受外部機械壓力， 但可承 受一定的 敷設牽引。
Suitable for indoor, tunnel, cable trench and the pipe can also be buried in loose soil, can not withstand external mechanical stress, but can withstand a certain degree of laying traction |
|
ZC-YJV ZC-YJY |
ZC-YJLV ZC-YJLY |
阻燃交聯聚乙烯絕緣聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated flame-retardant PVC or PE sheathed power cable |
|
|
YJV22 YJV23 |
YJLV22 YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated steel tape armored PVC or PE sheathed power cable |
適用于室內 、隧道、 電纜溝及地 下直埋敷設， 能承受機械 外力作用， 但不能承受 大的拉力。
Suitable for indoor, tunnels, t renches and underground direct burial cable can withstand external mechanical forces, but can not afford a big pull. |
|
ZC-YJV22 ZC-YJV23 |
ZC-YJLV22 ZＣ-YJLV23 |
阻燃交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated steel tape armored flame retardant PVC or PE sheathed power cable |
|
|
YJV32 YJV33 |
YJLV32 YJLV33 |
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated thin steel wire armored, PVC or PE sheathed power cable |
敷設在 豎井、 水下及具 有落差條 件下的場合， 電纜能承 受機械外 力作用和 相當大的 拉力。
Laid in the shaft, and a drop of water under the conditions of the occasion, the cable can withstand external mechanical forces and considerable tension. |
|
ZＣ-YJV32 ZＣ-YJV33 |
ZＣ-YJLV32 ZＣ-YJLV33 |
阻燃交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated thin steel wire armor flame-retardant PVC or PE sheathed power cable |
|
|
YJV42 YJV43 |
YJLV42 YJLV43 |
交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated thick steel wire armored, PVC or PE sheathed power cable |
適用于 水中、 海底、 落差 較大 及需跨 越的 場所等。 較之細鋼 絲鎧裝 電纜， 粗鋼絲 鎧裝 電纜能 承受 更大的拉力
For water, sea, across the gap and the need for larger premises and so on. Than thin steel wire armored cable, thick steel wire armored cable can withstand greater tension。 |
|
ZＣ-YJV42 ZＣ-YJV43 |
ZＣ-YJLV42 ZＣ-YJLV43 |
阻燃交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯或聚乙烯護套電力電纜 XLPE insulated thick steel wire armor flame-retardant PVC or PE sheathed power cable |
|
|
注：我公司還可生產與上述型號電纜相對應的： 低煙低鹵、低煙無鹵型阻燃電纜，以及阻水型電纜。 Note： Our company can produce cables with the corresponding model: low smoke and low halogen, low smoke zero halogen flame retardant cable, and water-blocking cable. |
|||
五、交聯電纜的額定電壓、芯數、截面范圍（表5-1） XLPE cable rated voltage, core number, section range (Table 5-1)
表5-1 Table 5-1
|
額定電壓 Rated voltage kV |
第一類電纜Class 1 cable |
3.6/6 |
6/10 |
8.7/15 |
12/20 |
18/30 |
21/35 |
|
第二類電纜Category 2 cable |
6/6 |
8.7/10 |
12/15 |
18/20 |
- |
26/35 |
|
|
導體截面范圍 Conductor cross-section range mm2 |
單芯 Single |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
|
三芯 Three-core |
25-400 |
25-400 |
35-400 |
50-300 |
50-300 |
50-300 |
六、電纜結構 Cable structure

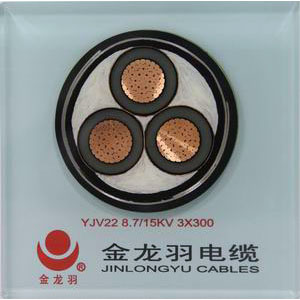

1、6～35 kV交聯電纜實物樣品 6～35 kV XLPE cable in-kind samples
中低壓電纜樣品組 Sample group of low-voltage cable
2、6～35 kV交聯電纜結構示意圖 6 ~ 35 kV XLPE cable schematic
Single core XLPE cable Three-core XLPE cable
圖中（Figure）：1--導體 Conductor 圖中（Figure）：1--導體Conductor，
2--導體屏蔽 Conductor shield 2--導體屏蔽Conductor shield， 3--絕緣Insulation，
3--絕緣 Insulation 4--絕緣屏
